Uponorjev sistem fitingov za vodovod in priklop radiatorjev

Edinstven sistem fitingov z barvnim kodiranjem in označevanjem zatisnjenostiUponor, kot vodilni proizvajalec sistema večplastnih cevi, je sinonim za kvalitetne rešitve v hišnih instalacijah. Sistem večplastnih cevi UPONOR je odlična rešitev za zadovoljitev vseh zahtev, najsi naj bo to pri vodovodu, radiatorskih priključkih, ploskovnem ogrevanju ali pri rešitvah za komprimiran zrak.


Edinstven sistem fitingov z barvnim kodiranjem in označevanjem zatisnjenosti

Uponor, kot vodilni proizvajalec sistema večplastnih cevi, je sinonim za kvalitetne  rešitve v hišnih instalacijah. Sistem večplastnih cevi UPONOR je odlična rešitev za zadovoljitev vseh zahtev, najsi naj bo to pri vodovodu, radiatorskih priključkih, ploskovnem ogrevanju ali pri rešitvah za komprimiran zrak.


Celovit asortiman izdelkov omogoča izvedbo celotne instalacije (od dvižnih vodov do iztočnih mest) na enostaven in ekonomičen način.

Kljub celovitemu asortimanu in izredno kvalitetnim izdelkom pri Uponorju vedno skrbijo za izboljšave in novosti. Glavno vodilo pri nadaljnjem razvijanju in izpopolnjevanju izdelkov je zagotoviti enostavno, hitro in zanesljivo montažo.



titan1
Slika 1: Vsaka dimenzija ima svojo barvo obročka
titan2

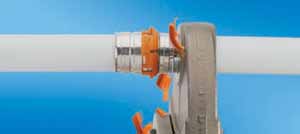

Slika 2: Ob zatisnjenju spoja plastičen obroček odpade
titan3

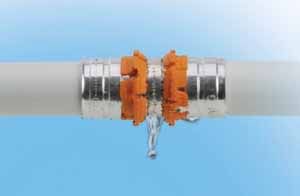

Slika 3: Nezatisnjen spoj 100% pušča
titan4

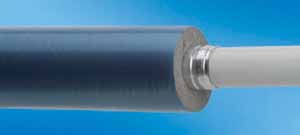

Slika 4: Neproblematično navlačenje izolacije preko spojev


Barvno označevanje fitingov

Novo generacijo dobro poznanih Uponorjevih zatisnih fitingov, ki so na našem trgu prisotni od leta 2007, zaznamujejo barvno usklajeni plastični obročki na zatisnih pušah. Vsaka dimenzija od 14 do 32 mm ima svojo lastno barvo. S tem je zagotovljena prepoznavnost tako v skladišču kot tudi v trgovinah in na objektih. Sistem barvnega kodiranja napravi montažo otroško lahko in zanesljivo, saj preprečuje kakršno koli zmešnjavo (slika 1).

Novi barvni plastični obročki na zatisnih pušah omogočajo varno pozicioniranje zatisnih čeljusti. Med procesom zatiskanja plastični obročki avtomatično odpadejo (slika 2).


Ob vizuelni kontroli spojev se tako nezatisnjeni spoji vidijo že na daleč, saj so na nezatisnjenih  spojih zatisne puše še vedno opremljene z barvnimi plastičnimi obročki. Poleg tega pa je fiting konstruiran tako, da v primeru, da spoj ni zatisnjen, začne pri tlačnem preizkusu puščati (slika 3).


Ker na zatisnjenih spojih ni več plastičnih obročkov, je zelo enostavno navleči neprekinjeni sloj izolacije čez spoj (slika 4).


Barvno označevanje zatisnih čeljusti

Površina zatisnih čeljusti je elektrolitsko galvanizirana. Uponorjeve zatisne čeljusti v dimenziji od 14 do 32 mm se opremljene z barvno oznako (slika 5), ki je usklajena z barvno oznako na fitingu (slika 6). S tem je prepoznavnost posameznega orodja in fitingov očitna. Poleg tega se na vsaki zatisni čeljusti nahaja tudi (neponovljiva) serijska številka ter nalepka, ki označuje servisni takt. Kot je znano, je potrebno vse zatisne čeljusti na približno 3 leta poslati na servis, kjer se ugotavlja ustreznost/neustreznost zatisnih čeljusti.


Pooblaščen serviser za Uponorjeva orodja in čeljusti je podjetje ISARIA d.o.o., Ulica 1. Junija 19, Trbovlje (03 5631 800).



Zaključek

Takšno označevanje fitingov in zatisnih čeljusti pripomore k boljši prepoznavnosti posameznih dimenzij na terenu, v trgovinah in v skladiščih. S tem prihaja do manj napak pri rokovanju in montaži (ugotavljanje ustreznosti dimenzije glede na barve). Za dodatne informacije se lahko obrnete na zastopnika sistema večplastnih cevi Uponor, podjetje TITAN d.d. iz Kamnika.



titan5

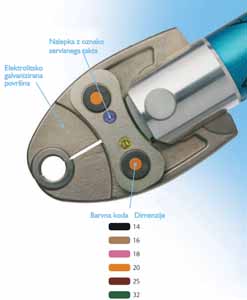

Slika 5: Način označevanja novih zatisnih čeljusti
titan6

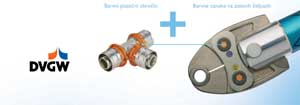

Slika 6: Barvne oznake na fitingu in zatisnih čeljustih se morajo ujemati

Več na www.titan.si  ;   www.uponor.si

Tel.: 01 8309 168
