Zunanja enota prestreže toploto okoliškega zraka. |
|
Notranja enota črpalke zrak voda in zalogovnik tople vode. |
|

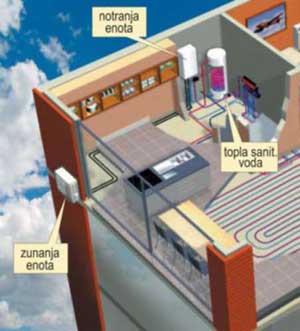

Simbolični prikaz vgradnje sistema toplotne črpalke. |
Toplotna črpalka zrak-voda omogoča varčno ogrevanje prostorov in sanitarne vode ter hlajenje v enem sistemu, zato je dobra alternativa fosilnim gorivom. Sistem je sestavljen iz notranje vodne enote in zunanje enote, nameščene izven stavbe. Zunanja enota iz ozračja črpa toploto, ji zviša temperaturo, toploto pa po hladilnem cevovodu prenaša v notranjo vodno enoto. Ta predaja toploto vodi, ki kroži skozi notranje grelne enote, po talnem ogrevanju in rezervoarju sanitarne vode.
Topla sanitarna voda
Ogrevanje sanitarne vode se vključi s preklopom sistema iz ohlajevalnega ali ogrevalnega načina v sanitarni način. Za oskrbo s toplo sanitarno vodo je potreben namenski vodni zbiralnik iz nerjavečega jekla. Kombinacija z dodatnim električnim grelnikom v zgornjem delu zbiralnika sanitarne vode in toplotnim izmenjevalnikom s toplotno črpalko v spodnjem delu, zagotavlja zelo nizko porabo energije in hitro ogrevanje vode. Avtomatika enkrat tedensko samodejno segreje vodo na 70°C, s čimer je onemogočena rast škodljivih mikroorganizmov.
Različne kombinacije
Daikinovo toplotno črpalko Altherma je možno sestaviti na tri načine: eno-energijsko, samostojno ter kombinirano. Z večnamensko ogrevalno in ohlajevalno različico pa lahko temperaturo krožeče vode znižamo do 4°C. O načinu sestave se odločamo na osnovi ravnovesja med naložbenimi in obratovalnimi stroški ter glede na različne naloge, ki jih naj sistem opravi. Vse tri načine postavitve je možno kombinirati še s solarnimi kolektorji. Sistem upravljamo z nastavljivim časovnikom, ki omogoča dnevno in tedensko programiranje. Z njim lahko nastavimo nižjo temperaturo ponoči ali med počitnicami, ter višjo temperaturo zjutraj ali pred prihodom v prostore.
Toplotna črpalka zrak-voda je sodobna, varčna in okolju prijazna ogrevalna in hladilna naprava. Omogoča prehod iz potratnih in vedno dražjih tradicionalnih sistemov ogrevanja, ki imajo nesprejemljivo visok vpliv na okolje. S toplotno črpalko zrak-voda ubijemo dve muhi na en mah, prihranimo energijo in si zagotovimo bivalno udobje skozi vse leto. •
